3D-PROGRAMLAR

2D ve 3D Çizim Programları

RHINO

Rhinoceros 3D, özellikle sanayi için 3B modelleme ve prototipleme için tasarlanmış bir CAD/CAM yazılımıdır. Modellemede Kafes (Mesh) modelleme yerine NURBS modelleme kullanıldığı için, 3B prototipleme için uygundur.

Rhinoceros 3D, NURBS tabanlı ticari bir modelleme programıdır. İlk olarak Robert McNeel & Associates şirketi tarafından, Autodesk şirketinin Autocad programı için geliştirilmiş bir eklenti olarak ortaya çıkması düşünülen program daha sonra bundan vazgeçerek kendi adında özgün bir yazılım olarak gelişmiştir. Genellikle endüstri tasarımı, mimarlık, deniz araçları tasarımı, takı tasarımı, otomotiv tasarımı, CAD/CAM, seri üretim, tersine mühendislik ve multimedya ve grafik tasarım alanlarında yaygın olarak kullanılmaktadır.

NURBS tabanlı olması dolayısıyla özellikle sanayi üretiminde yaygın olarak kullanılmaktadır. Mesh (ağ) tabanlı olan 3ds max gibi programlardan bu yönüyle ayrılır. Çok yüksek bir hassasiyete sahiptir.

Rhino 3d özellikle serbest formlu NURBS modelleme de uzmanlaşmıştır. Robert McNeel & Associates şirketi tarafından yazılmış Rhinoceros programına eklenebilen birçok yardımcı program vardır. Bu programlar Flamingo (görüntüleme eklentisi), Penguin (foto gerçekci olmayan görüntüleme) ve Bongo (hareketlendirme) programlarıdır. Ayrıca birçok üçüncü şahıs tarafından yazılmış eklenti bulunmaktadır. Rhino 3D’nin, Visual Basic tabanlı RhinoScript isminde bir de kodlama programı vardır.

Rhino 3D birçok farklı endüstri tarafından çeşitliliği, kullanışlı komutları ve düşük maliyeti nedeniyle tercih edilmektedir. Çok çeşitli import (içeri alma) ve export (dışarı verme) özelliği sayesinde diğer programlar arasında bilgi alışverişi nedeniyle de beğenilmektedir. Rhino’nun birçok farklı çeşitte dosyaya destek vermesi programlar arasındaki açık bulunan iş akışını hızlandırır.

Rhino 3d programı ücretsiz olarak Beta sürümüyle dağıtılmaktadır. Program geniş bir topluluk tarafından açıkları taranarak ve yeni özellikler eklenerek geliştirilmektedir. Rhino’nun en çekici özelliklerinden biri kullanıcı arabirimidir. Özellikle AutoCAD ile karşılaştırıldığında Rhinoceros her zaman daha çabuk sonuç verici adımlar atmıştır. Mouse’a büyük bir kullanım getirmiştir, sağ tıklama ile birçok komut işlemi yapılabilir. Mouse tekerliği zoom yapma ve alt pencere işlemleri için kullanılır. Rhino 3D’nin ücretsiz deneme sürümleri 25 kayıt hakkı tanır ve kendi sayfasından indirme olanağı vardır.

Rhinoceros 3D, öğrenciler ve öğretmenler için 195 €, ticari kişiler için ise 995 € gibi, 3 boyutlu bir program için ucuz sayılabilecek bir fiyata sahiptir.En son güncellemesi 13 Kasım 2013'te yapılan Rhinoceros 3D, şu an 5.7 versiyonuyla kullanıcıların hizmetine sunulmuştur

Rhino ile Araba Modelleme

Rhino ile Uzay Aracı Modelleme

Rhino ile Ev Modelleme

AUTOCAD

AutoCAD, Amerika Birleşik Devletleri merkezli Autodesk şirketinin 1980'lerin başından beri geliştirdiği bir bilgisayar destekli tasarım (CAD =Computer Aided Design) programıdır. Teknik resim çizmek için kullanılan diğer programlar gibi vektör tabanlıdır. Yani CAD programı; çözünürlükten bağımsız, 2-boyutlu ve 3-boyutlu geometrik nesnelerin oluşturulduğu bir veri kümesidir. Bu alandaki ilk vektörel çizim programlarından biridir.

AutoCAD'in dosya biçimi DWG'dir. DWG, DraWinG (çizim) anlamındadır. Dünyaya bu dosya biçimini tanıtan programdır. DWG dosya biçiminin diğer CAD programları tarafından da tanınıp okunabilmesi için, DXF (Drawing interchange [X] Format) adında bir çizim aradeğişim biçimi de yine Autodesk firması tarafından oluşturulmuştur.

Üzerinde çalıştığı işletim sistemlerinin başında Microsoft Windows, Mac OS X, iOS, Android gelmektedir. İş istasyonu (workstation) sürümü de bulunur. 3 ve 2 boyutlu tasarım yapılmasını sağlamasının yanında, AutoLISP veVisualBasic programlama dillerini de destekleyerek, programın özelleştirebilmesi ve otomatikleştirilebilmesini sağlar. Yani, bu programlama dilleri ile yazdığınız program parçalarını (rutinleri) AutoCAD programı içinde çalıştırarak, programı istediğiniz şekilde özelleştirebilir ya da komut akışını hızlandırıp otomatikleştirebilirsiniz.

Farklı alanlar için üzerinde geliştirilmiş özel sürümleri vardır. Özel sürümlerin en yaygın kullanılanlarından bazıları şunlardır:

• AutoCAD Mechanical: Makine ve otomasyon tasarımı için
• AutoCAD Architecture: Mimari tasarım için
• Ayrıca GIS, mekanik, medya ve eğlence sektörleri için de tasarım ürünleri vardır.

Mühendisler, mimarlar, teknik ressamlar ve teknikerler tarafından kullanılan bir bilgisayar destekli teknik çizim ve tasarım programıdır. En yaygın kullanılan çizim programıdır. Son olarak Mart 2014'de AutoCAD 2015 sürümü çıkmıştır.

AutoCAD Sürümleri

AUTOCAD  GÖRSELLERİ

MAXSURF

Maxsurf bilgisayar destekli dizayn için kullanılan bir programdır. Özellikle gemi mühendisleri için vazgeçilmez programlar arasındadır. Bu program sayesinde temel çizimin yanında bazı hesaplamalar da yapabilirsiniz. Ayrıca gemiler için tank benzeri oluşumlarıda bu program sayesinde çizebilirsiniz. Ayrıca bazı özelleşmiş işlemler için maxsurf’ün modulleri bulunmaktadır. Bu moduller sayesinde bir çok hesaplamayı hızlı ve gerçeğe yakın bulabilirsiniz. Maxsurf’ün en çok kullanılan modullerinden bazıları

• Hydromax
• Hullspeed
• Seakeeper
• Workshop

Maxsurf paket programı bünyesinde bulunan ‘Maxsurfpro’ modülü form dizayn yapmak için kullanılır. Dizaynın temeli, yüzeyi oluşturan control point lerin 3 boyutlu uzayda yerinin tayini ile gerçekleşir.

    ‘HullSpeed’ modülü hız, güç, direnç hesaplarını, forma uygun hesap türünü seçerek gerçekleştirir. Gerek grafik gerekse sayısal tablolar halinde sonuçların dökümünü almak mümkündür.

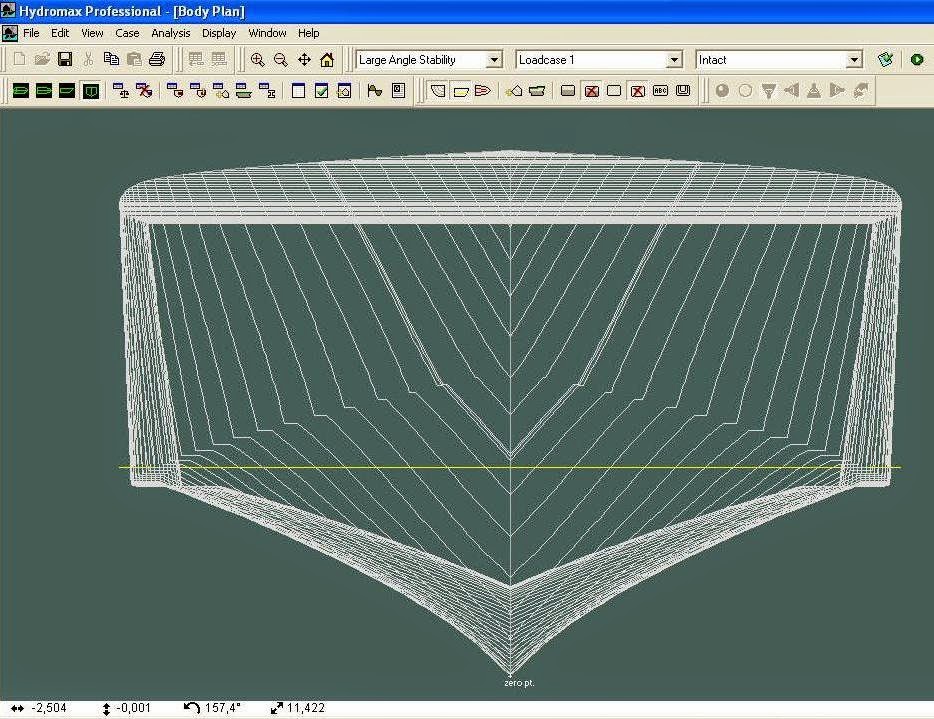

    ‘HydromaxPro’ modülünde de; başlangıç stabilitesi, geniş açılarda stabilite, denge, boyuna mukavemet, KN değerleri, tank kalibrasyonu gibi birçok statik ve dinamik verilere ulaşabiliriz

WORKSHOP

Yapı yapısal modül, gemide parçaların yerini tanımlamak için kullanılanparça geometrisini oluşturmak ve daha fazla detaylandırma için diğer CAD sistemlerine aktarılabilir parçaları tanımlar. Yapı parametrik Maxsurf NURB yüzey modeli doğrudan parçaları tanımlamak için kullanılan etkileşimli grafik araçları, bir dizi sağlar.

Yapının parametrik parça tanımısadece parça gövde yüzeyine doğrudan maç yapmak, onlar da otomatik gövde tanımında herhangi bir değişiklik uyum anlamına gelir. Bu tasarım, analiz ve inşaat paralel geçmeden detaylandırma ile, aynı anda daha fazla mühendislik sağlar.Bu ağırlık optimizasyonu için kapsamını artırır ve detaylandırma sürecinde zaman tasarrufu sağlar.

Bir entegre parça listesi Yapısı içinde kademeli tanımlamak ve hesaplamak tüm parçaları içerir. Miktarları, alanlar, ağırlıklar, yerçekimi ve kesme uzunlukları merkezleri hesaplanır ve tabloda verilmiştir. parça veritabanı herhangi bir kritere göre sıralanır ve her parça için parça adlandırma kuralları uygun yeniden adlandırılabilir. Tüm parçalar da elektronik tablolar veya veritabanları ihraç edilebilir.

Yapı gövde yüzeyinde, stringers, ya da boyuna takviyelerin dışarı atarken özellikle kapsamlı işlevlere sahiptir.Stringers otomatik olarak belirli bir kolan aralığı ayarlanır, ya da gövde üzerinde gruplar halinde çoğaltılamaz, özellikle kontür ile uyumlu olabilir.Kolan pozisyonları ve kiriş manipülasyon çalışmaları eşit derecede iyi için monohull veya çok cidarlı gemiler.

Hem geliştirilebilir ve iki kat kavisli plakalar tanımlanmış ve Yapı kullanarak genişletilebilir. Geliştirme yöntemleri bir dizi sağlanır ve Part penceresi ayrıca plaka şekillendirme bilgilerini görüntülemenizi sağlar.Kolan farklılıkları, içi bir renk haritası plaka gerginlik ve çerçeveleri ve stringers yerleri tüm gelişmiş plaka üzerinde görüntülenebilir.

Yapısı içinde bölüm oluşturma, tanımı ve ekran seçenekleri geniş bunun için ideal bir araç haline ön düzen yapısı ve kaplama. İlk komple yapısal modelin üç boyutlu gölgeli görünümleri kadar, parça tanımı "ve nokta tıklayın", Yapı hızlı ve doğru gemiler için büyük yapıyı geliştirmek için gereken her şeyi sağlar. Yapı de sadece plaka geliştirme yetenekleri içeren sınırlı bir yapısı / P versiyonu mevcuttur.

• Parametrik modeli anında değişiklikleri tasarım yanıt

• Nokta ve tıklayın arayüzü hızlı ve doğru parçaları tanımlamak sağlar

• Entegre parçalar veritabanı doğru inşaat bilgilerini üretirTam bir 3D render modeli kullanarak

• Visualise inşaat

• Otomatik kiriş düzeni yapısal ağırlığı optimize sağlar

• Hızla paylaşımı ile çerçeveler ve deste çok sayıda üretmek ve yeniden özelliklerini kullanarak

• Tahmini yapısal ağırlığı ve malzeme Malzeme entegre Bill kullanarak maliyet

• endüstri standardı IGES ve DXF dosyaları üzerinden herhangi bir mansap CAD sistemi ile entegre

3D HOME ARCHITECT

İster hayalinizdeki evi sıfırdan inşa ediyor olun, ister yeniden biçimlendiriyor ya da bahçe düzenlemesi yapıyor olun, 3D Home Architect® Design Suite Deluxe her adımda ihtiyaç duyacaklarınızı size sunuyor. Yaşam alanlarının tasarımında yardımcı biryazılımdırKullanımı kolay olan tasarım araçlarını, profesyonel tarzdaki tasarım yetenekleriyle birleştiren 3D Home Architect® Design Suite Deluxe her türlü gerçek ev projesi için önemli bir başlangıç noktasıdır. Bahçe dizaynı, oda dizaynınıda içerir. İster amatör tasarımcı olun ister profesyonel olun bu program tam size uygun. Rehber videolar kullanımı kolaylaştırmaktadır. 3Boyutlu Render ( Sanal Gezinti)-sayesinde Tüm kaplamlarla birlikte evi içerisinde gezinebiliyorsunuz. 3D True view Teknolojisi yazılımın en önemli başarılarındandır.ABD de 2 milyon üzeri satmış bir programdır. Gelişmiş çevre düzenlemesi(Peyzaj) araçları mevcuttur.

Sistem Gereksinimleri:

Microsoft Windows 95/98/ME/NT/2000/XP, Pentium II sınıfı işlemci ya da daha üstü, Windows 98/ME için minimum 64 MB RAM, Windows 2000/XP için 128 MB RAM, Minimum 150 MB sabit disk, Internet Explorer 5.0 ya da sonrası, CD-ROM

            EKİM SİTESİ MODELLEMESİ
